OpenCVで射影変換する方法を画像と座標で解説

Python の OpenCV で、画像の四隅を別の四隅へ移す射影変換をします。この記事を大まかに説明すると、getPerspectiveTransform で変換行列を求め、warpPerspective で画像を変形します。例は 600×600 の格子と人物シルエットです。

この記事の要点一覧

射影変換では、四隅の行き先を決める

アフィン変換（warpAffine）は平行線を平行のまま動かします。射影変換（getPerspectiveTransform と warpPerspective）は、四隅を独立に動かせるので、手前が広く奥が狭い台形にもできます。名刺を真上から見た矩形に直す、床面を俯瞰する、といった用途がこの関数の側です。

入力の四隅と、出力の四隅を同じ順で渡します。行列の中身の数式はこの記事では追いません。四隅がどこへ行くかだけ押さえれば、この関数は使えます。

コードと、処理の前後

先に動く形を置きます。次の節から、座標と残りの行を追います。

import numpy as np
import cv2

image = cv2.imread("source_pics/test_1.png", cv2.IMREAD_COLOR)

height, width, channels = image.shape[:3]

source_points = np.array([[0, 0], [0, height], [width, height], [width, 0]], dtype=np.float32)
target_points = np.array([[200, 0], [0, 600], [600, 600], [400, 0]], dtype=np.float32)

mat = cv2.getPerspectiveTransform(source_points, target_points)

perspective_image = cv2.warpPerspective(image, mat, (width, height))
cv2.imwrite("save_pics/perspective_image.png", perspective_image)

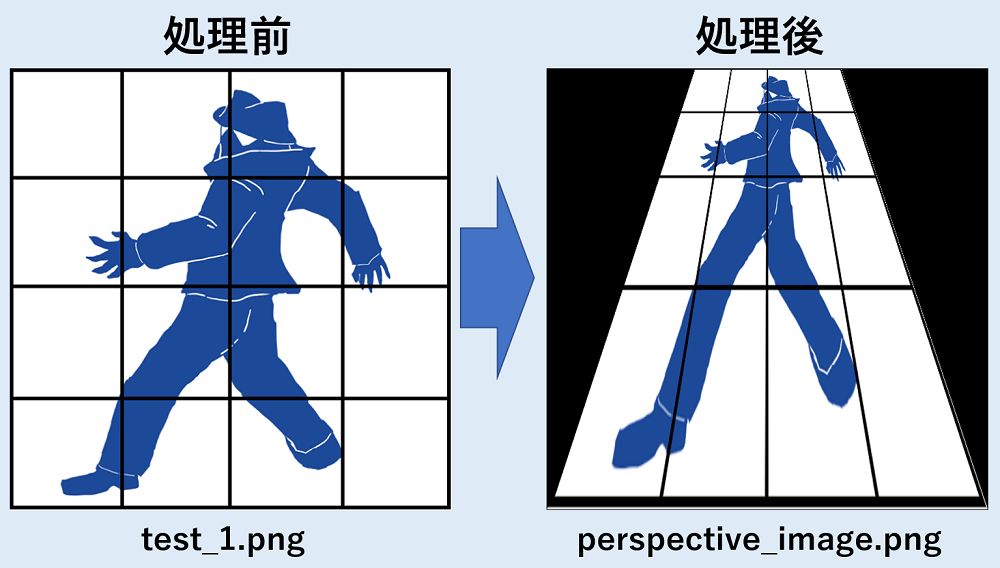

この例では上辺を内側へ寄せているので、上が狭く下が広い台形になります。黒い余白は、出力キャンバスのうち変換後の四角形の外です。

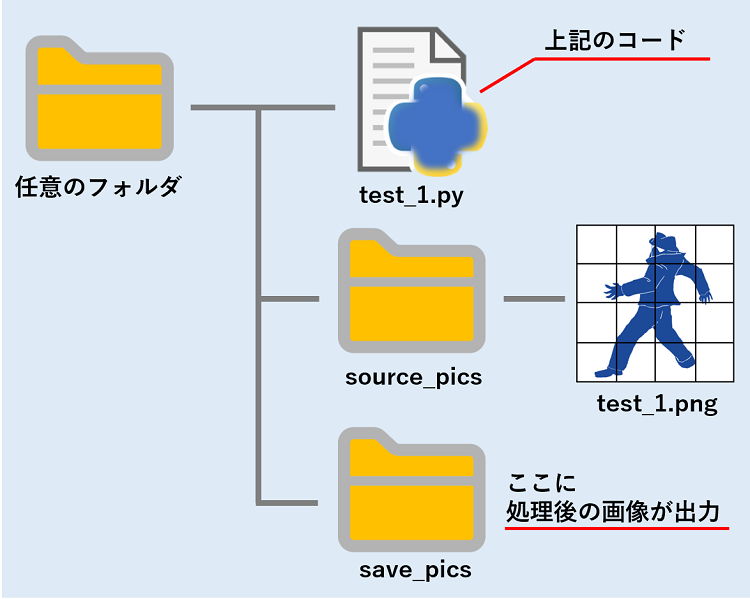

フォルダはスクリプトと同じ階層に置く

コードのパスは、実行する test_1.py からの相対です。読み込む画像は source_pics/test_1.png、書き出す画像は save_pics/perspective_image.png です。自分のファイルを使うときは、名前を合わせるか、パスの文字列を変えます。

座標は左上を [0, 0] にする

source_points = np.array([[0, 0], [0, height], [width, height], [width, 0]], dtype=np.float32)
target_points = np.array([[200, 0], [0, 600], [600, 600], [400, 0]], dtype=np.float32)

配列の中身は、次の順です。グラフ用紙のように下が原点ではありません。

この例の画像は 600×600 なので、height と width はどちらも 600 です。数値を入れると次のようになります。

source_points = np.array([[0, 0], [0, 600], [600, 600], [600, 0]], dtype=np.float32)
target_points = np.array([[200, 0], [0, 600], [600, 600], [400, 0]], dtype=np.float32)

上の二つの点が内側へ寄るので、上辺が短くなります。下の二つの点は動いていません。数値を変えれば、同じ四隅対応で別の台形になります。

残りの行がしていること

モジュールの読み込み

import numpy as np
import cv2

数値の配列は NumPy、画像の読み書きと変形は OpenCV の cv2 です。

画像の読み込み

image = cv2.imread("source_pics/test_1.png", cv2.IMREAD_COLOR)

cv2.imread は、実行ファイルと同じ階層の source_pics にある test_1.png をカラーで読み、変数 image に入れます。

画像のサイズ

height, width, channels = image.shape[:3]

shape から縦・横・チャネル数を取り出します。この例ではチャネルは使いませんが、取り出す個数と左辺の変数の個数が違うとエラーになるので、三つとも受けています。

変換行列のための座標

source_points = np.array([[0, 0], [0, height], [width, height], [width, 0]], dtype=np.float32)
target_points = np.array([[200, 0], [0, 600], [600, 600], [400, 0]], dtype=np.float32)

それぞれ 4 点の XY です。この例の元画像では [height, width] は [600, 600] なので、配列の中身は次のとおりです。

source_points =  [[  0.   0.]
 [  0. 600.]
 [600. 600.]
 [600.   0.]]
target_points =  [[200.   0.]
 [  0. 600.]
 [600. 600.]
 [400.   0.]]

図で示した座標が、この二つの変数に入っています。この対応を基に画像を動かします。

変換行列

mat = cv2.getPerspectiveTransform(source_points, target_points)

cv2.getPerspectiveTransform が、入力の四隅と出力の四隅から変換行列を計算します。この例では次の値になります。

mat =  [[ 3.33333333e-01 -3.33333333e-01  2.00000000e+02]
 [ 0.00000000e+00  3.33333333e-01  0.00000000e+00]
 [ 0.00000000e+00 -1.11111111e-03  1.00000000e+00]]

行列の各成分の意味は、ここでは使いません。四隅の行き先が意図どおりなら、この戻り値を次の行へ渡せば足ります。

変形

perspective_image = cv2.warpPerspective(image, mat, (width, height))

cv2.warpPerspective に、元画像、変換行列、出力の幅と高さを渡します。例では辺を縮めているだけなので、出力サイズは元画像と同じ (width, height) にしています。実際のサイズは、変換後の座標を見て決めてください。

保存

cv2.imwrite("save_pics/perspective_image.png", perspective_image)

cv2.imwrite が、実行ファイルと同じ階層の save_pics に perspective_image.png を書き出します。フォルダが無いと失敗するので、先に作っておきます。

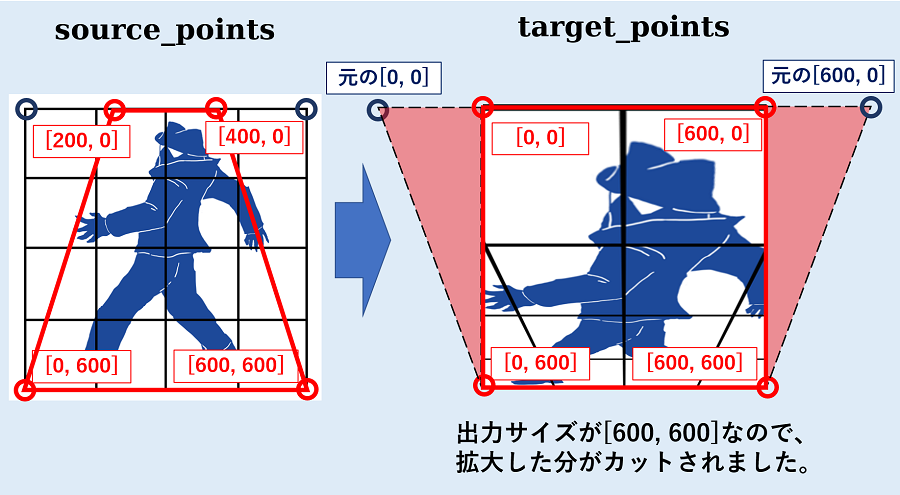

出力サイズが足りないと、はみ出した分が切れる

出力を 600×600 のまま、次のような点を取ると、広がった上がキャンバスの外へ出ます。

source_points = np.array([[200, 0], [0, 600], [600, 600], [400, 0]], dtype=np.float32)
target_points = np.array([[0, 0], [0, 600], [600, 600], [600, 0]], dtype=np.float32)

第三引数は「変換後の世界の大きさ」ではなく、「書き出す画像の大きさ」です。点がその矩形の外へ行くと、その画素は残りません。広げたいときは、出力サイズを先に大きくするか、すべての点が収まるように target を取り直します。

同じ手順で、手元の画像にも使える

四隅の順さえ揃えておけば、格子以外の写真でも同じ二つの関数です。target の数値と出力サイズだけ、写したい矩形に合わせて変えます。

装置のカメラが斜めでも、四隅を合わせればデータは取れる

ここまででやったことは、入力の四隅を出力の四隅へ対応づけ、変換行列を求め、出力キャンバスへ書き出す、というシンプルな流れです。格子の例でも、手元の写真でも、関数は同じです。現場で変わるのは、点の取り方と出力サイズだけです。

カメラ位置が構造で決まっているとき

設備や検査装置では、カメラを対象の真上に置けないことがよくあります。カバー、配管、安全柵、ロボットの可動域が先に決まっていて、レンズの位置はあとから押し込められる側です。斜めから撮った画像をそのまま測ったり読んだりすると、手前が広く奥が狭い台形のまま、長さや位置が歪みます。

ここで四隅の対応を取れば、架台を切り直さなくても、欲しい平面の矩形へ戻せます。カメラ位置が構造的に制約を受けていても、データ収集は成立します。工夫の本体は、点を「画面の四隅」ではなく、実物の平面の四隅に置くことです。ワークの角、治具の基準穴、床の継ぎ目など、あとから同じ場所を指せる点が取れれば、この記事の手順はそのまま使えます。

自分で全部を書き起こさなくてよい

OpenCV は、そのための一つの実装です。NumPy で点を並べ、OpenCV の機能である getPerspectiveTransform と warpPerspective に渡す形は、自分で数式から全部を書く代わりに、維持されている実装を使う、というやり方です。そのやり方は OpenCV に限りません。画像処理、数値計算、通信、制御のまわりには、同じ仕事を支える実装がすでにあり、それを直して版を上げている人たちがいます。射影の数式から自分で全部を書き起こすより、まずその実装を読んで使う方が、装置の制約に早く戻れます。

使うだけでも足ります。使っていて穴や分かりにくさに当たったら、報告する、文書を直す、パッチを出す、という形で返すこともできます。返せる量は人によって違います。ゼロでも、次の版を待って使うこと自体が、その仕事を続けさせる側にいます。道具を自分の装置に合わせて使い、必要なら少し返す。その繰り返しの方が、全部を内製して抱え込むより、エンジニアとしての時間の使い方がよくなります。

斜めのカメラでも、四隅さえ取れれば矩形のデータは作れます。あとは、その矩形の上で測る、読む、残す、という本来の仕事です。
